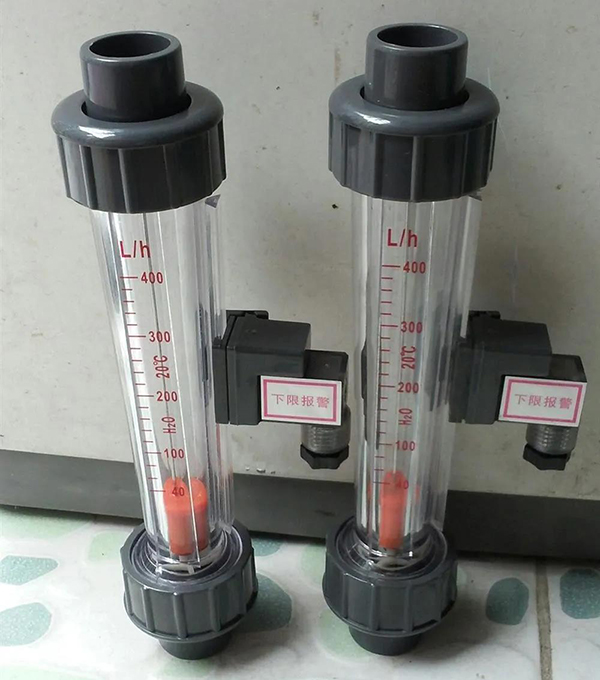

LZB型系列塑料轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料轉子流量計可廣泛應用于化工、環保、食品等工業部門。特點 耐磨且耐腐蝕 可附有特定刻度,標定尺寸，測量范圍以及測量管材料均已標注在測量管上。連接方式連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
塑料轉子流量計結構
塑料轉子流量計結構如圖:主要由小端向下,大端向上垂直安裝的透明塑料錐管和在錐管內可上下移動的浮子作為測量元件,與螺母、接管、止檔及“O”型圈等構成。當流體在錐管內自下而上流動時，在浮子上下產生壓差，使浮子上升，當此壓差與浮子重力、浮力及粘性力處于力平衡時，浮子處于靜止位置，當流量變化時，流經錐管與浮子間環隙處流體的流速變化，浮子上下的壓差相應變化，浮子作上下移動，因此浮子靜止位置的高度可作為流量的量度。
塑料轉子流量計安裝和使用
（1）安裝前,應把儀表內的光潔支撐物用工具尖嘴鉗輕輕把它取出,然后重新把它安裝好,在安裝時,要注意橡膠圈是否裝在接管的槽內,以防漏水。
（2）流量計的接口,可用配套的ABS塑料管,或用PVC塑料管,用專用脫水粘合連接,也可用塑料法連接后,再和金屬法蘭連接。
（3）流量計必須垂直安裝,應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時,視線與浮子應水平。（一般標準：需用的*佳流量為流量計*大流量的50%70%，盡量不要用到*高數。）
（4）在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
（5）被測流體壓力須穩定，如流體壓力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
流量計在使用時，應緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。（防止浮子突然向上沖擊、損壞儀表，避免被測體溫急驟變化。使用中如發現流量計有滲漏，一般是密封圈錯位或失效，應校正或更換。）流量計停止使用時，應先緩慢關閉上游閥門，然后關閉流量計下游的流量調節閥。
塑料轉子流量計規格及參數
公稱通徑
(mm) |
型號 |
測量范圍 |
允許被測介質狀況 |
精度 |
短管型 |
溫度℃ |
壓力MPa |
15 |
JKM-LZS-15 |
5-50l/h |
0-60 |
≤0.6 |
±5% |
10-100l/h |
16-160l/h |
25-250l/h |
40-400l/h |
50-500l/h |
60-600l/h |
100-1000l/h |
25 |
JKM-LZS-25 |
100-1000l/h |
160-1600l/h |
250-2500l/h |
32 |
JKM-LZS-32 |
0.4-4m3/h |
0.6-6m3/h |
50 |
JKM-LZS-50 |
1-10m3/h |
1.6-16m3/h |
65 |
JKM-LZS-65 |
5-25m3/h |
8-40m3/h |
12-60m3/h |
80 |
JKM-LZS-80 |
5-25m3/h |
8-40m3/h |
12-60m3/h |
100 |
JKM-LZS-100 |
14-90m3/h |
18-120m3/h |
125 |
JKM-LZS-125 |
25-150m3/h |
30-180m3/h |
150 |
JKM-LZS-150 |
12-60m3/h |
18-90m3/h |
20-120m3/h |
25-150m3/h |
30-180m3/h |
