本辦法適用于本公司生產現場運行中、簡單修理后及新購進的差壓變送器的校準。

01 技術要求

1、基本誤差：變送器的基本誤差應不超過其準確等級的要求，不同型號、不同廠家的變送器根據本公司應用范圍一般為：0.25、0.5、1.0三種。

2、供電電壓：24VDC，兩線制。

02 校準及配套設備

1、選用的標準及配套設備所組成的校準裝置，其測量總不確定度不應大于被校變送器基本誤差的1/5~1/3。

2、電流表（C36或C31）

3、電阻箱（ZX25a）

4、兆歐表（500V，1.5級）

5、精密數字壓力表（用于微、低壓（≤100kpa）測量）

6、精密壓力表（用于中、高壓（≥100 kpa）測量）

7、活塞壓力計（中、高壓輸入工具）

8、手操壓力泵（微低輸入工具）

9、電源箱24V，DC。

03 校準條件

1、環境溫度20±10℃，相對濕度≤85%。

2、溫度變送器所處環境應無影響輸出穩定的機械振動及強磁場等。

3、測量上限≤100kpa的變送器，傳壓介質為空氣。測量上限≥100kpa的變送器，傳壓介質為液氣，使用介質為氧氣的變送器應使用油水分離裝置。

04 校準程序

1、外觀檢查：變送器銘*完整清晰，應注明產品名稱、型號、規格等技術指標。其零部件應完整無損，緊固件不得有松動機損現象。可松動部分靈活可靠。使用中和維修后的變送器不允許有影響使用和計量性能的缺陷。

2、密封性的檢查：平衡的加壓，使變送器承受壓力達到測量上限后切斷壓力源，密封15分鐘，在*后5分鐘通過壓力表觀察，其壓力值下降不得超過測量上限的2%。

3、基本誤差的校準

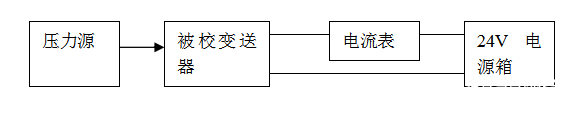

（1）按說明書正確接線（這里只出系統框圖）

（2）新購進儀表除制造廠另有規定外，一般需通電預熱15分鐘。

（3）校準點不少于5點，并且均勻分布在整個測量范圍內。

（4）平衡輸入壓力信號至各校準點，記錄檢查各點值是否符合要求。如果零點、量程值有誤差，需進行零點、量程調整至合格。然后反復加減壓力信號1至3個周期，并記錄其誤差。

4、絕緣電阻的校準

（1）絕緣電阻：在環境溫度為（15～35）℃、相對濕度（45～75）%、大氣壓力（86～106）KPa條件下，各端子與外殼之間絕緣電阻不小于20MΩ。

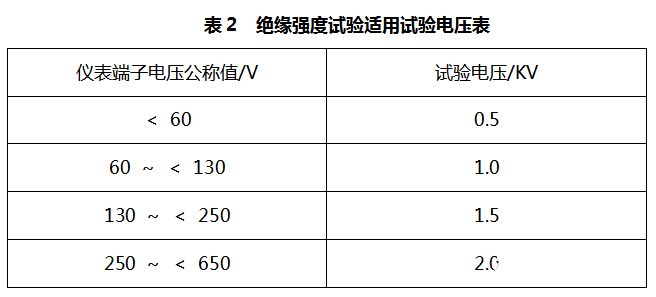

（2）絕緣強度：試驗環境條件同*（1）條，其各端子之間及與外殼之間施加表2所規定的試驗電壓，保持1min，不出現擊穿或飛弧現象。

（3）采用（45～55）Hz的交流電壓，試驗電壓按表2規定。試驗應在規定的接線端子之間進行。儀表電源開關處于接通位置，各路輸入端子間、輸出端子間、電源端子間分別短接。采用額定直流電壓500V的絕緣電阻表按下述之間端子進行檢定，檢定結果應滿足絕緣電阻的規定。

輸入端子—外殼

輸出端子—外殼

電源端子—外殼

注：電源端子指交流電源端子

05 校準結果的處理

1、按照本規程的規定和要求合格的壓力變送器，簽發檢定**，對于用于貿易結算的在能改變設置的部位加以封印或者密碼；不合格的簽發檢定結果通知書，并注明不合格項目。

2、差壓變送器的校準參照此辦法。
